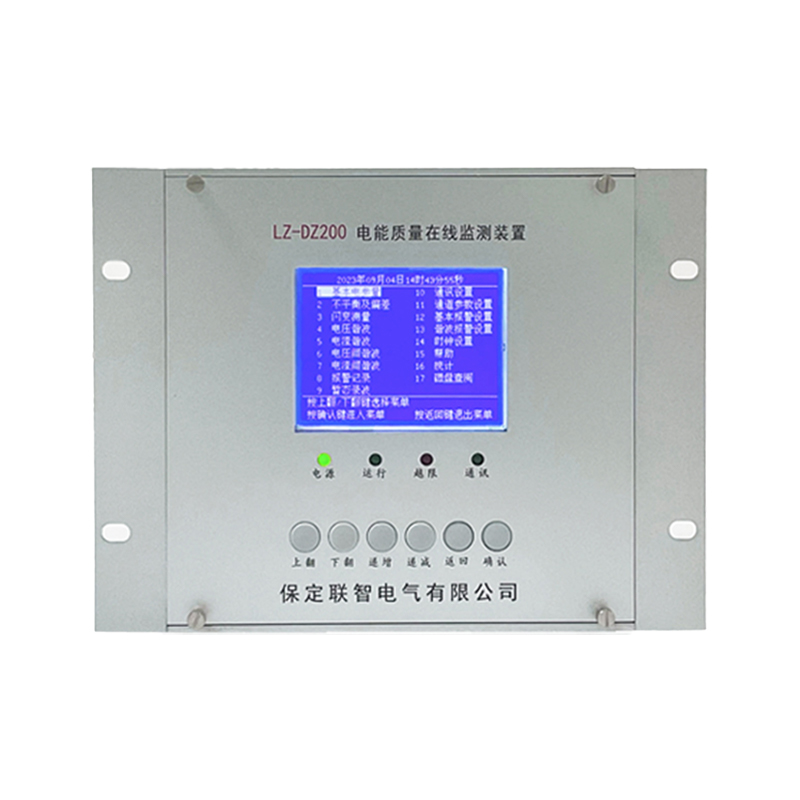

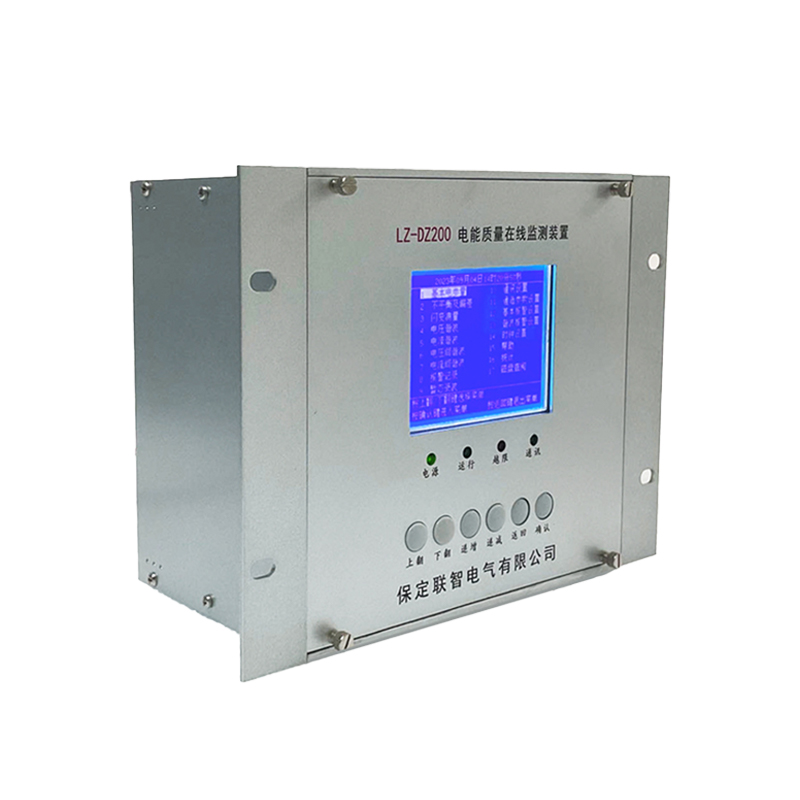

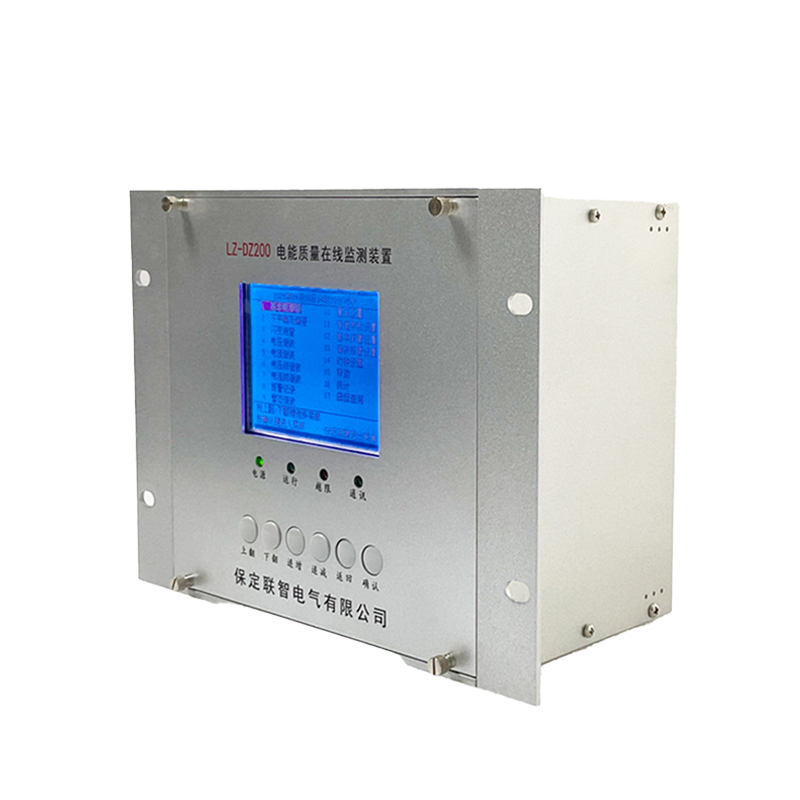

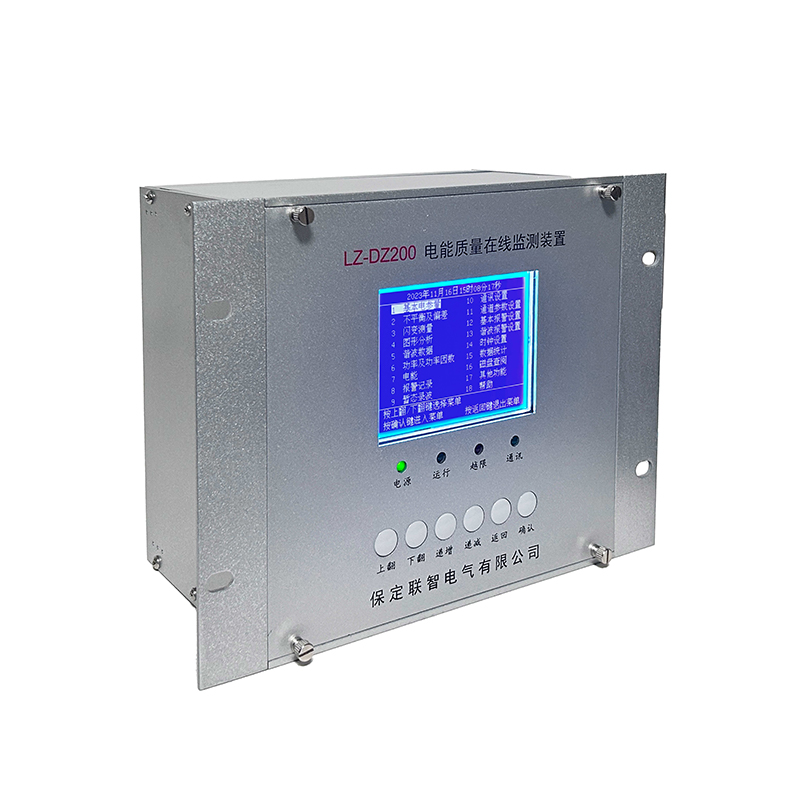

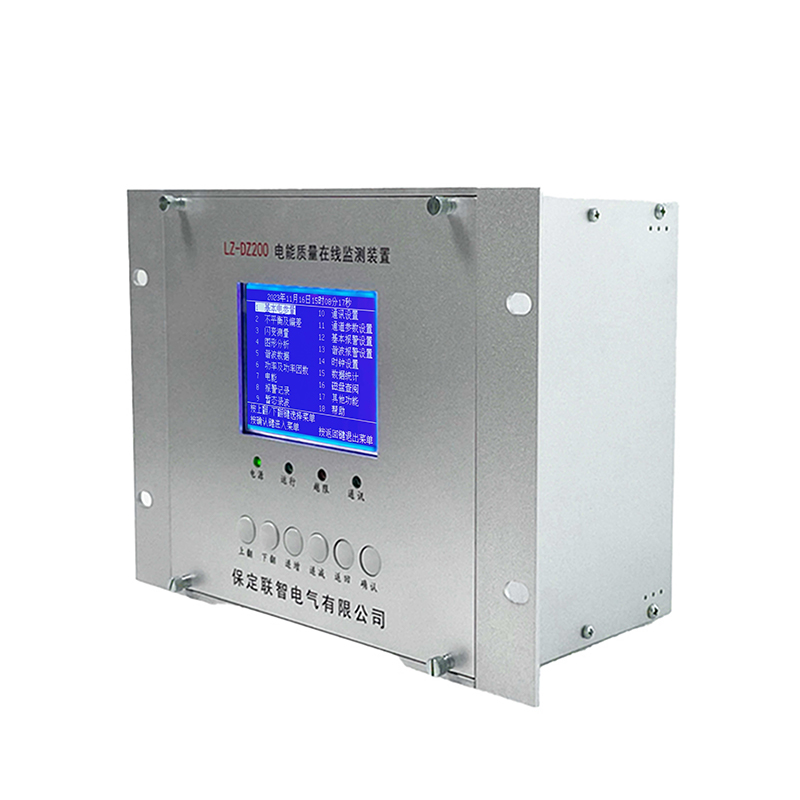

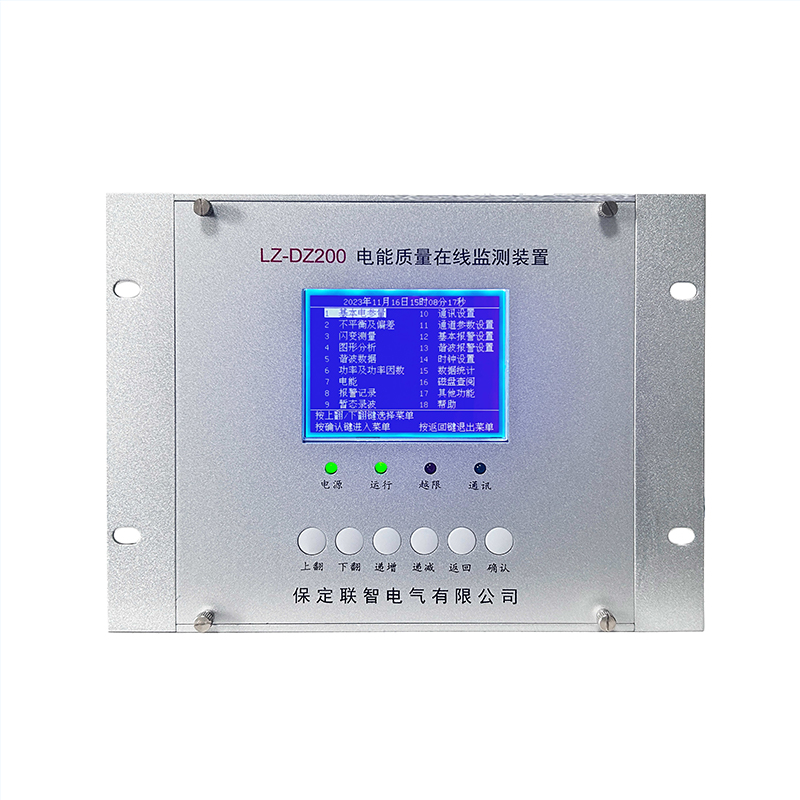

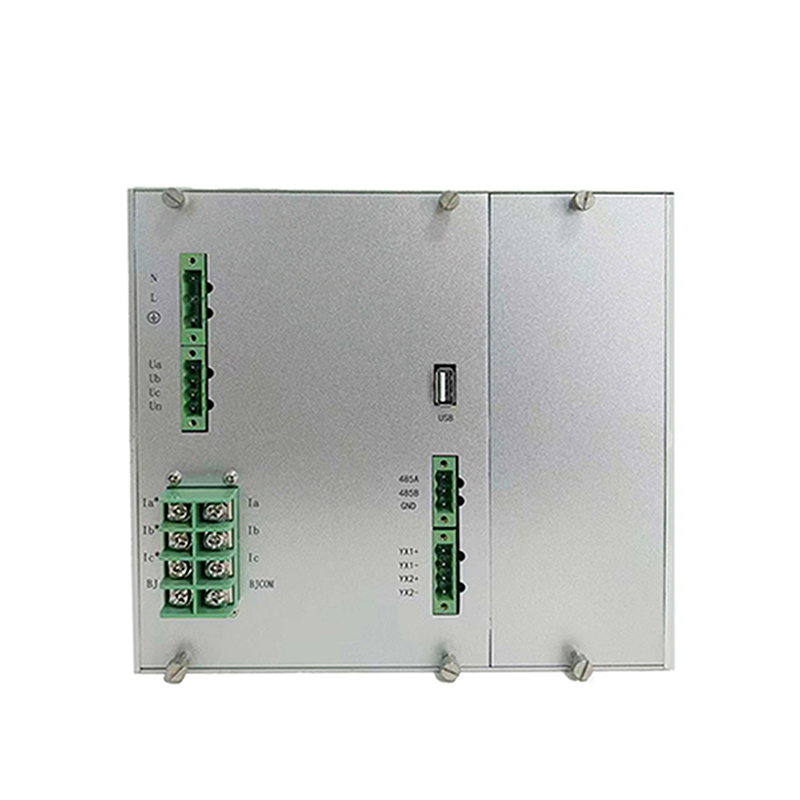

LZ-DZ200 A类电能质量在线监测装置



产品型号 LZ-DZ300B LZ-DZ300C LZ-100B
外观
去看看 去看看 去看看
通道 电压/电流 最高可测3段电压3段电流 最高可测8段电压8段电流 最高可测1段电压1段电流
测量
量程
电压 0-450V 0-450V 0-450V
电流 0-6A 0-6A 0-6A
频率 频率 45-55HZ 45-55HZ 45-55HZ
线路 接线方式 三相三线/三相四线 三相三线/三相四线 三相三线/三相四线
测量
项目
录波分析
谐波分析
功率分析
电压/电流
不平衡
频率
电压偏差
闪变 ×
告警记录 √(仅谐波超标报警)
事件记录 √(仅谐波超标报警)
通讯
规约
IEC61850 可配 可配
内部规约(自定义)
IEC104 可配 可配
IEC103
Modbus
机械 尺寸 258×180×287mm 442×180×377mm 140×180×139mm
重量 约3.5kg 约8kg 约2kg
屏幕 尺寸 5.7英寸 5.7英寸 2.4英寸
外部
接口
串口  1个(可扩) 1个(可扩) 2个
以太网口  1个(可扩) 1个(可扩)
存储 存储数据
电源 市电 +85VAC~+265VAC,110V/220VDC +85VAC~+265VAC,110V/220VDC +85VAC~+265VAC,110V/220VDC



常用功能

谐波分析
监测被测信号2-63次谐波分量,包括三相电压2~63各次谐波畸变率、三相电流2~63 各次谐波畸变率、三相电压间谐波、三相电流间谐波、三相电压总谐波畸变率,三相电流总谐波畸变率。满足国标GB/T14549-1993对公用电网谐波的测试要求。
电压波动闪变与故障录波
电能质量在线监测装置能捕捉所有越线电压通道的波形。电压有效值超标、短路故障等均可启动电压暂态录波记录,从而捕捉电压波形细微的变化。
分量测量及电压不平衡度及偏差分析
电能质量在线监测装置可测量电压电流的不平衡度及零序、正序、负序的幅值,电压偏差,显示电压电流的相位图。
电力系统监测报警及记录
多数据监测报警及记录,频率越限报警,三相电压谐波超标报警、三相电流谐波超标报警,电压越上下线报警,电压总畸变率报警和电压不平衡报警等多种参数实时监测报警及记录。



电能质量监测系统
系统组成
      本系统由数据服务器、WEB服务器、监测设备等组成,并配合强大的数据分析软件,最大程度地实现信息的集成和资源的共享。通过本系统的实施,能自动采集各监测点的历史数据和实时数据,通过WEB服务器,本系统内的各工作站可以查看各监测点的历史数据和实时数据,并可以对历史数据进行分析,实现各监测点的统一管理、统一调度。

数据服务器
     本系统采用SQL Server2000数据库能自动采集各监测点的实时数据和历史数据,并保存于数据库中,以备分析。数据库采用双硬盘互为镜像,更有力地防止数据丢失。

WEB服务器
      各个用户通过对WEB服务器的访问,实时查看各站点数据波形、频谱等,并可以对历史数据统计生成任意时间段的报表。




行业标准
(1)GB12325-1990《供电电压允许误差》
(2)GB/T14549-1993《公用电网谐波》
(3)GB/T15543-1995《三相电压允许不平衡度》
(4)GB/T15945-1995《电力系统频率允许误差》
(5)GB12326-2000《电压允许波动和闪变》。该标准是在GB12326-1990《电压允许波动和闪变》的基础上,参考了国际电工委员会IEC电磁兼容IEC6100-3-7等文件和标准修订后重新颁布实施的
(6)GB/T18481-2001《电能质量 暂时过电压和瞬态过电压》


                            仪器配件

仪器主机(LZ-DZ300B) 1台
检测报告 1份
使用说明书 1本
