产品型号

LZ-DZ300B(挂表式)

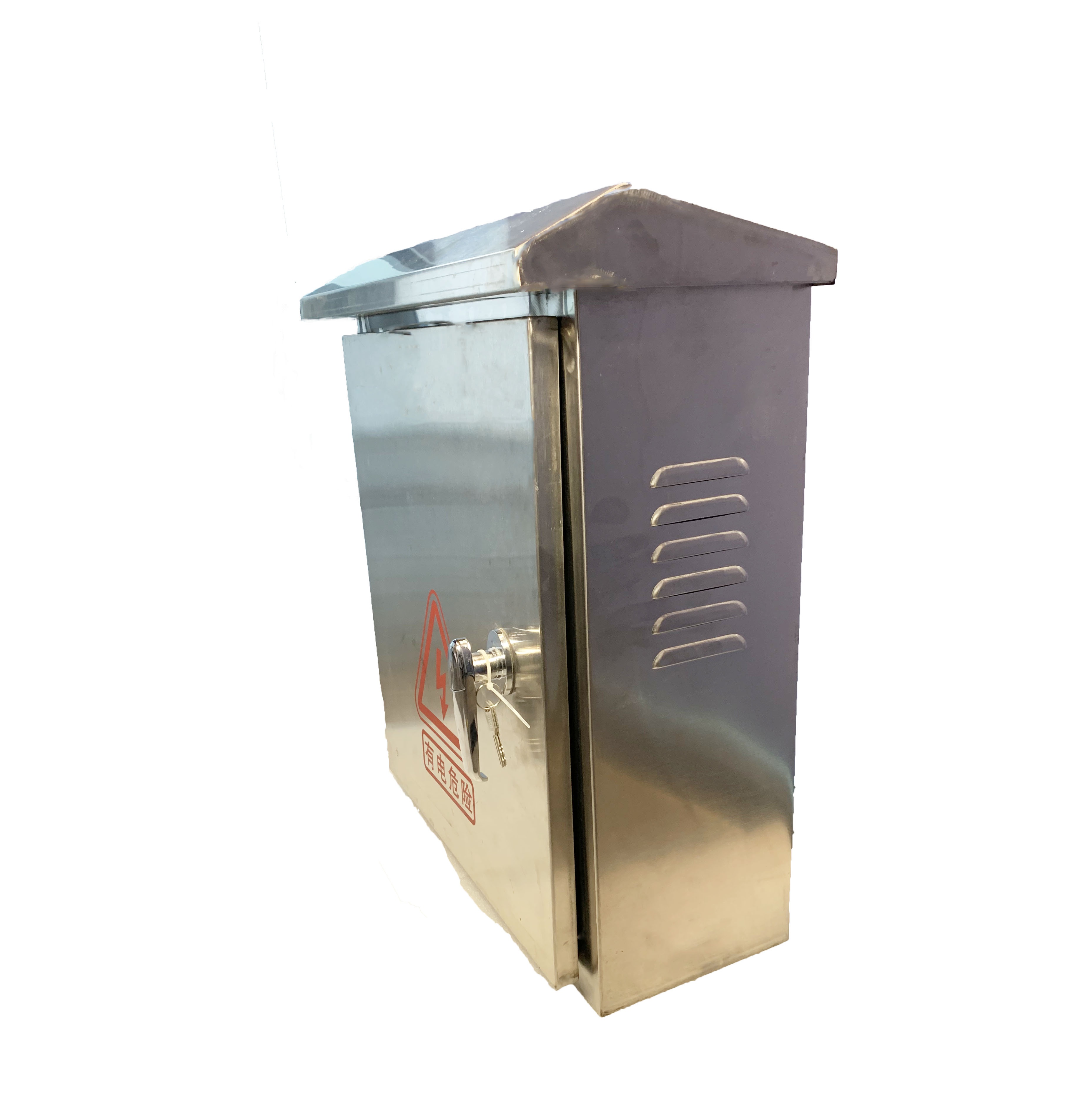

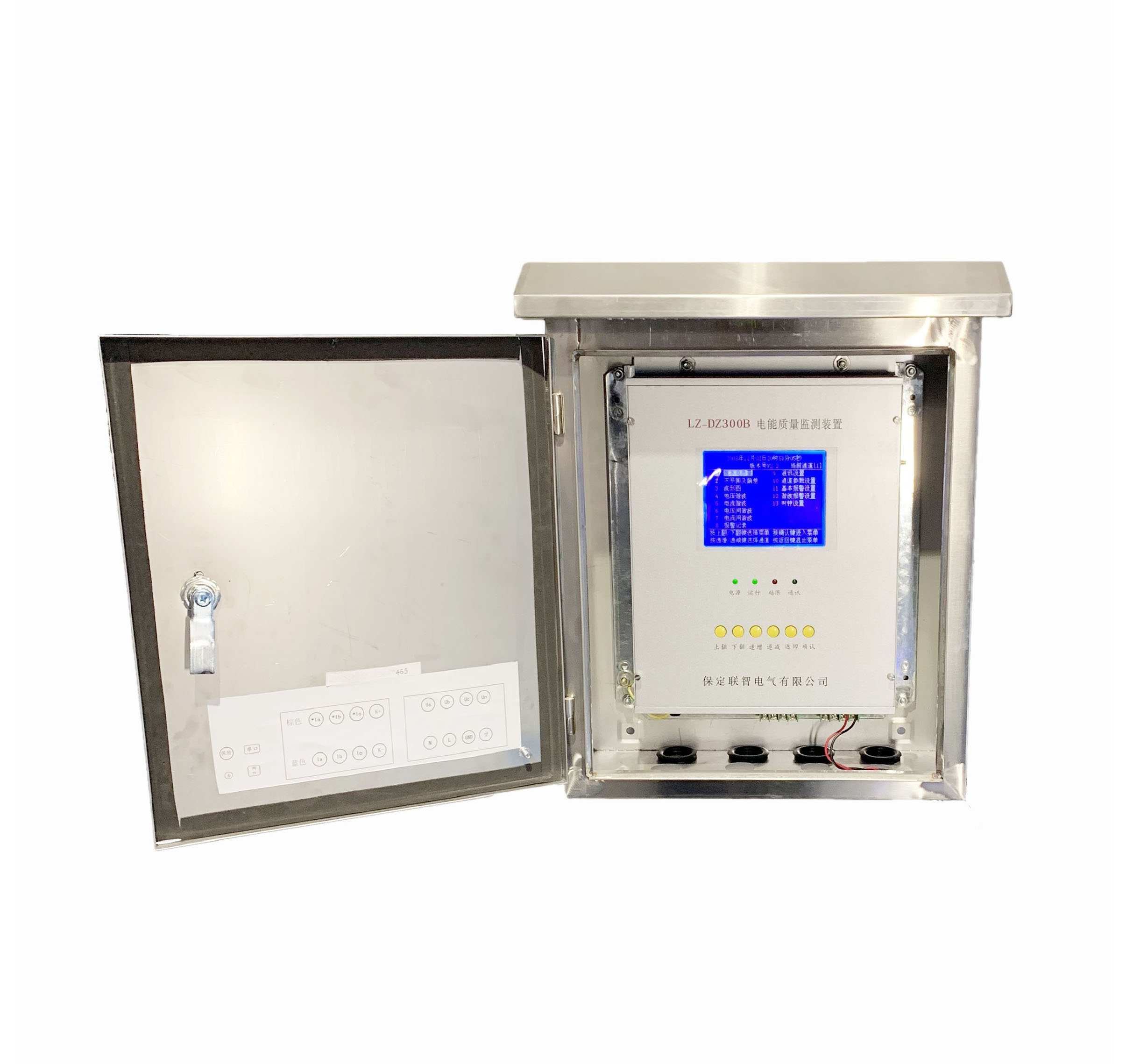

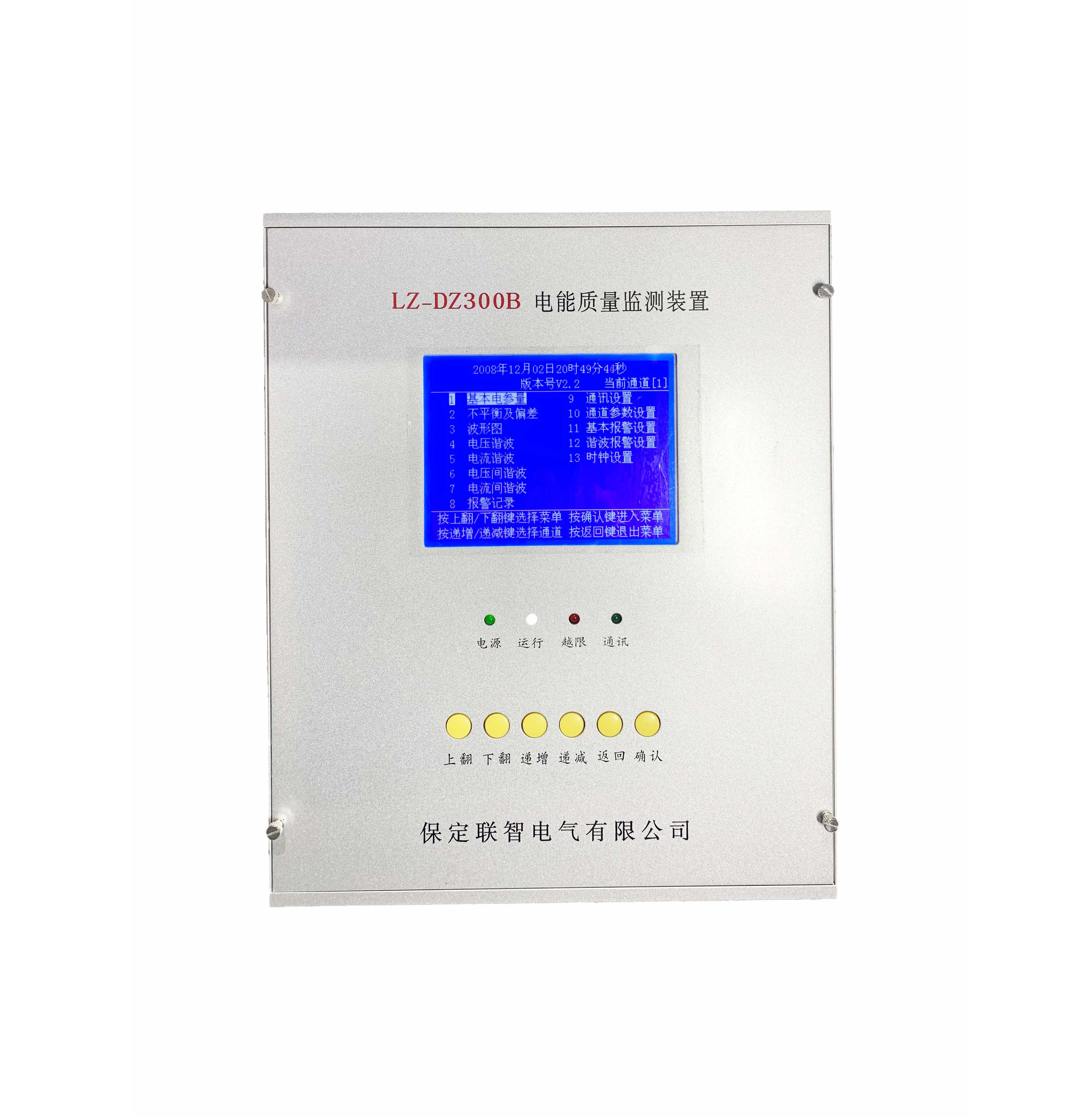

外观







通道

电压/电流

最高可测3段电压3段电流

测量
量程

电压

0-450V

电流

0-6A

频率

频率

45-55HZ

线路

接线方式

三相三线/三相四线

测量
项目

录波分析

谐波分析

功率分析

电压/电流

不平衡

频率

电压偏差

基波电压/电流

告警记录

事件记录

通讯
规约

IEC61850

可配

内部规约(自定义)

IEC104

可配

IEC103

Modbus

机械

尺寸

336×180×94mm

重量

约3.5kg

屏幕

尺寸

5.7英寸

外部
接口

串口

 1个(可扩)

以太网口

 1个(可扩)

存储

存储数据

电源

市电

+85VAC~+265VAC,110V/220VDC




常用功能

谐波分析
监测被测信号2-63次谐波分量,包括三相电压2~63 各次谐波畸变率、三相电流2~63 各次谐波畸变率、三相电压间谐波、三相电流间谐波、三相电压总谐波畸变率,三相电流总谐波畸变率。满足国标GB/T14549-1993对公用电网谐波的测试要求。

电压波动与故障录波
LZ-DZ300B电能质量在线监测装置能捕捉所有越线电压通道的波形。电压有效值超标、短路故障等均可启动电压暂态录波记录,从而捕捉电压波形细微的变化。



分量测量及电压不平衡度及偏差分析
LZ-DZ300B电能质量在线监测装置可测量电压电流的不平衡度及零序、正序、负序的幅值,电压偏差,显示电压电流的相位图。

电力系统监测报警及记录
LZ-DZ300B多数据监测报警及记录,频率越限报警,三相电压谐波超标报警、三相电流谐波超标报警,电压越上下线报警,电压总畸变率报警和电压不平衡报警等多种参数实时监测报警及记录。


仪器配件

仪器主机(LZ-DZ300B)

1台

电源线

1条(用于连接电源)

RS232-RS485转换模块

1个

检测报告

1份

使用说明书

1本



电流互感器(配件)

LZ-DH5

LZ-DH10

LZ-DH16

LZ-DH24

LZ-DH35

外观











变比

1000:1
2000:1
2500:1
3000:1

额定输入

5,10,15

5,10,20,50,75

75,100,150

100,150,200,

250

200,300,400,

600

额定准确
限值一次
电流(A)

---

120

300

540

600

频率
(Hz

50~400

50~400

50~400

50~400

50~400

外形尺寸
ID-L-W-H
(MM)

5.0
-25.0-22.5-34.5

10
-29.4-26.4-41.7

16
-36.9-39.2-52.9

24
-51.2-47-70.2

35
-65.8-51.2-83.5
